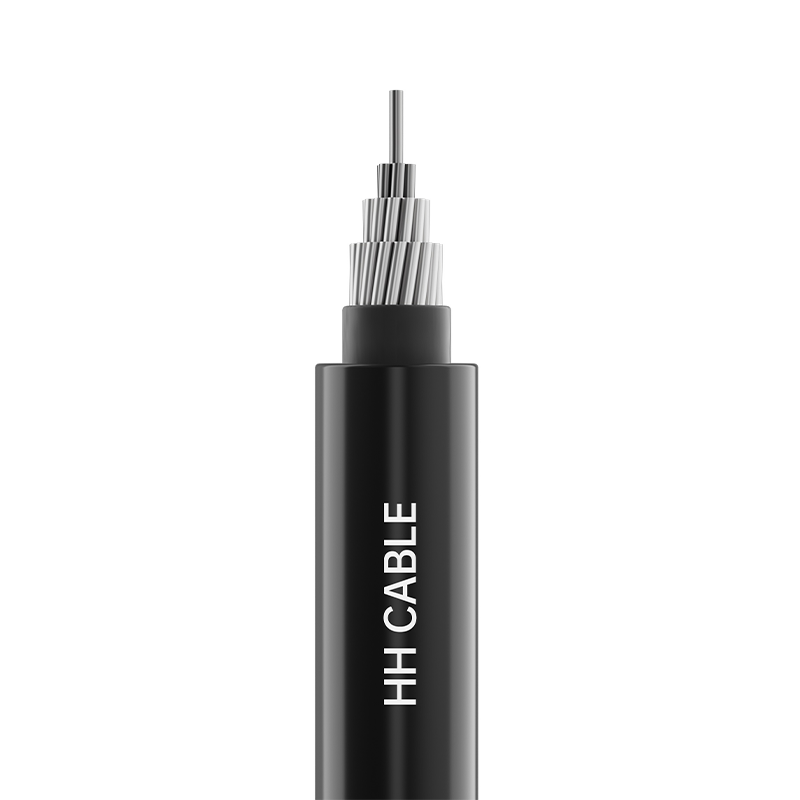

20 kV a pod ocelovým jádrem vyztužené hliníkové jádro (jádro z hliníkové slitiny) horní izolovaný kabel

Název produktu: 20 kV a méně ocelovým jádrem vyztuženým hliníkovým jádrem (jádro z hliníkové slitiny) nad hlavou izolovaný kabel

1-Implementační standardy

Q/320282DJD002-2021, Q/320282DJD007-2025

2-produktový model

JKLGV, JKLGY, JKLGYJ, JKLHGV, JKLHGY, JKLHGYJ JKLGYJ/Q, JKLHGYJ/Q atd.

3- Úroveň napětí

1kV, 10kV, 20kV

4-Specifikace produktu

Počet jader

Specifikace (hliník/ocel)

1

10/2 mm 2 až 400/95 mm 2

5- Popis struktury kabelu

Konstrukce kabelu

Popis materiálu

dirigent

Kulaté stlačené ocelové jádro vyztužené (hliníkem nebo slitinou hliníku) vodičem

Stínění vodiče (pokud existuje)

Zesíťované nebo nezesíťované polovodivé materiály

izolace

Izolační materiál odolný vůči povětrnostním vlivům z vysokohustotního polyetylénu nebo zesíťovaného polyetylénu

6-Identifikace izolace

Identifikace zbarvení izolace:

Barva izolace je černá nebo dle požadavku zákazníka.

7-Speciální požadavky na výkon

Odolnost vůči povětrnostním vlivům, odolnost proti UV záření, pevnost v tahu atd.

8- Charakteristiky aplikace kabelů

8.1 Maximální dlouhodobá jmenovitá teplota přípustná pro vodič kabelu během normálního provozu:

Obyčejný polyethylen, polyvinylchlorid: 70℃; vysokohustotní polyethylen: 75 ℃ ; zesíťovaný polyethylen: 90℃.

8.2 Maximální povolená teplota vodiče kabelu při zkratu (trvání nepřesahující 5 sekund) je: obyčejný polyetylén, polyvinylchlorid: 130℃; izolace z polyethylenu s vysokou hustotou: 150 ℃; izolace ze zesíťovaného polyetylénu: 250 ℃.

8.3 Teplota instalace kabelu by neměla být nižší než -20 ℃

8.4 Minimální poloměr ohybu pro instalaci kabelu:

Ne méně než 20násobek vnějšího průměru kabelu.

8.5 Nadzemní izolované kabely z hliníku vyztuženého hliníkem (slitina hliníku) do 20 kV jsou široce používány při výstavbě a modernizaci venkovské elektrické sítě, zejména v systémech napájení s dlouhým rozpětím v horských oblastech. Ve srovnání s čistými hliníkovými vodiči nabízejí větší pevnost při přetržení a lepší charakteristiky průhybu, čímž zvyšují přenosovou kapacitu bez změny zatížení věže. Počet stožárů lze snížit podle zvláštností horských oblastí nebo řek, aby se dosáhlo napájení s velkým rozpětím.
