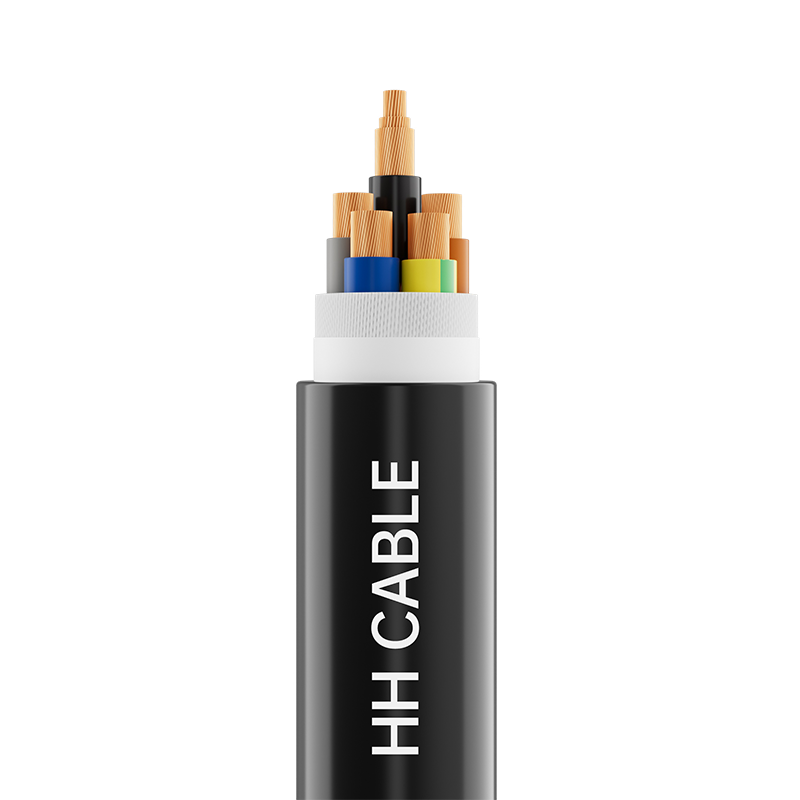

Vodiče a kabely šetrné k životnímu prostředí pro pevné zapojení 450–750 V a nižších

Název produktu: Ekologické vodiče a kabely pro pevné zapojení 450-750V a nižší

1-Implementační standardy

Q/320282DJD006-2021

2-produktový model

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS atd.

3- Úroveň napětí

450/750 V, 300/500 V, 300/300 V

Kategorie 4 specifikace

Úroveň napětí

model

Specifikace

450/750V

WDZ-BYJ, WDZ-BY atd.

1,5 mm 2 až 400 mm 2

WDZ-BYJR, WDZ-BYR atd.

1,5 mm 2 až 240 mm 2

WDZ-RYJ, WDZ-RY atd.

1,5 mm 2 až 240 mm 2

300/500V

WDZ-BYJ, WDZ-BY atd.

0,5 mm 2 ～ 1,0 mm 2

WDZ-RY, WDZ-RY atd.

0,5 mm 2 ～ 1,0 mm 2

300/500V

WDZ-BYJYJ, WDZ-BYJY atd.

0,75 mm2～10 mm2

Úroveň napětí

model

Počet jader

Specifikace

300/500V

WDZ-RYJYJB, WDZ-RYYB atd.

2

0,75 mm 2 až 1,0 mm 2

300/500V

WDZ-RYJYJ, WDZ-RYJY atd.

2-5

0,75 mm 2 až 2,5 mm 2

300/300V

WDZ-RYJSP, WDZ-RYSP atd.

2

0,5 mm 2 až 6 mm 2

300/300V

WDZ-RYJS, WDZ-RYS atd.

2

0,5 mm 2 až 6 mm 2

5- Popis struktury kabelu

Konstrukce kabelu

Popis materiálu

Dirigent

Pevný měděný vodič třídy 1 nebo kulatý lankový měděný vodič třídy 2 nebo měkký měděný vodič třídy 5

Žáruvzdorná vrstva (pokud existuje)

Slídová páska

Izolace

Izolační materiál zesíťovaný polyethylen nebo polyolefin nebo zesíťovaný polyolefin

Náplň (pokud existuje)

Nehygroskopické výplňové lano z polypropylenové síťoviny

Páska na balení kabelů (pokud existuje)

Nízkokouřová nulová halogenová páska nebo páska ze skleněných vláken nebo polyesterová páska

Kovové stínění (pokud existuje)

Oplet z měděného drátu

Vnější plášť (pokud existuje)

Polyolefinový nebo síťovaný polyolefinový materiál pláště

6-drátové označení jádra

6.1 Identifikace zbarvení izolace:

6.1.1 Je-li k identifikaci žil izolovaných vodičů použita barevná izolace, může každé izolované jádro vodiče používat pouze jednu barvu, s výjimkou kombinace barvy zelená/žlutá.

6.1.2 Barvy izolačního jádra jakéhokoli vícežilového kabelu nemohou být zelené a žluté, což nejsou kombinované barvy.

6.1.2 U zeleno-žlutých izolovaných drátěných jader musí jedna barva pokrývat alespoň 30 % a ne více než 70 % povrchu izolovaného drátového jádra a druhá barva musí pokrývat zbytek a musí být konzistentní v celém rozsahu.

6.1.4 preferované barevné spektrum pro zbarvení izolace kabelů s pěti nebo méně žilami je následující:

1 jádro a 2 jádro: bez preference barevného spektra;

3 jádra: zelená/žlutá, modrá, hnědá nebo hnědá, černá, šedá;

4 jádra: zelená/žlutá, hnědá, černá, šedá nebo modrá, hnědá, černá, šedá;

5-jádrové: zelená/žlutá, modrá, hnědá, černá, šedá nebo modrá, hnědá, černá, šedá, černá.

6.1.5 Pokud existují speciální požadavky na chromatografii, mohou se strany nabídky a poptávky dohodnout a určit podle požadavků zákazníka.

6.2 Digitální identifikace izolace:

6.2.1 Izolační žíly kabelů s více než dvěma žilami mohou být také označeny čísly. Izolace by měla být stejné barvy a uspořádaná v přirozeném pořadí od vnitřní vrstvy k vnější vrstvě počínaje izolačním jádrem č. 1 (doporučuje se tisknout bílá čísla na černou izolaci), s výjimkou zeleno/žlutého izolačního jádra (pokud existuje).

6.2.2 Pokud se značka skládá z jediného čísla, měla by být pod číslem přidána vodorovná čára. Pokud se znak skládá ze dvou čísel, měla by být uspořádána svisle a pod poslední číslo by měla být přidána vodorovná čára. Interval di mezi dvěma sousedními skupinami čísel by neměl být větší než 50 mm. Uspořádání digitálních identifikačních znaků je znázorněno na obrázku níže:

7-Barva pláště

Černá nebo dle požadavku zákazníka

8-Speciální požadavky na výkon

Nehořlavý stupeň A/B/C, odolný proti ohni, odolný proti termitům, odolný proti hlodavcům, odolný proti UV záření, odolný vůči nízkým teplotám, odolný vůči minerálním olejům atd.

9- Charakteristiky aplikace kabelů

9.1 Maximální dlouhodobá jmenovitá teplota přípustná pro vodič kabelu během normálního provozu je: polyolefinová izolace: 70°C; izolace ze zesíťovaného polyetylenu nebo izolace ze zesíťovaného polyolefinu: 90°C .

9.2 Maximální přípustná teplota vodiče kabelu při zkratu (trvání nepřesahující 5 sekund) je: polyolefin: 160°C; izolace ze zesíťovaného polyetylenu nebo izolace ze zesíťovaného polyolefinu: 250°C.

9.3 Teplota instalace kabelu by neměla být nižší než 0 ℃

9.4 Minimální poloměr ohybu pro instalaci kabelu:

Minimální poloměr ohybu kabelů s vnějším průměrem menším než 25 mm: ne menší než 4násobek vnějšího průměru kabelu;

Minimální poloměr ohybu kabelů s vnějším průměrem větším nebo rovným 25 mm: ne menší než 6násobek vnějšího průměru kabelu.

9.5 Tato řada specifikuje vodiče a kabely šetrné k životnímu prostředí pro vedení s maximálním napětím 450/750V. Jsou široce používány v oblastech s vysokými požadavky na bezpečnost a životní prostředí, jako je železniční doprava, letiště, výškové budovy, nákupní centra a nemocnice, pro elektrické osvětlení a vnitřní rozvody, elektrické spotřebiče, elektrická zařízení, přístroje a měřidla, řídicí zařízení, elektronická zařízení a automatická zařízení. Způsoby instalace zahrnují pevné zapojení, vnitřní nebo venkovní instalaci nebo zabudování do potrubí nebo podobných uzavřených systémů.
