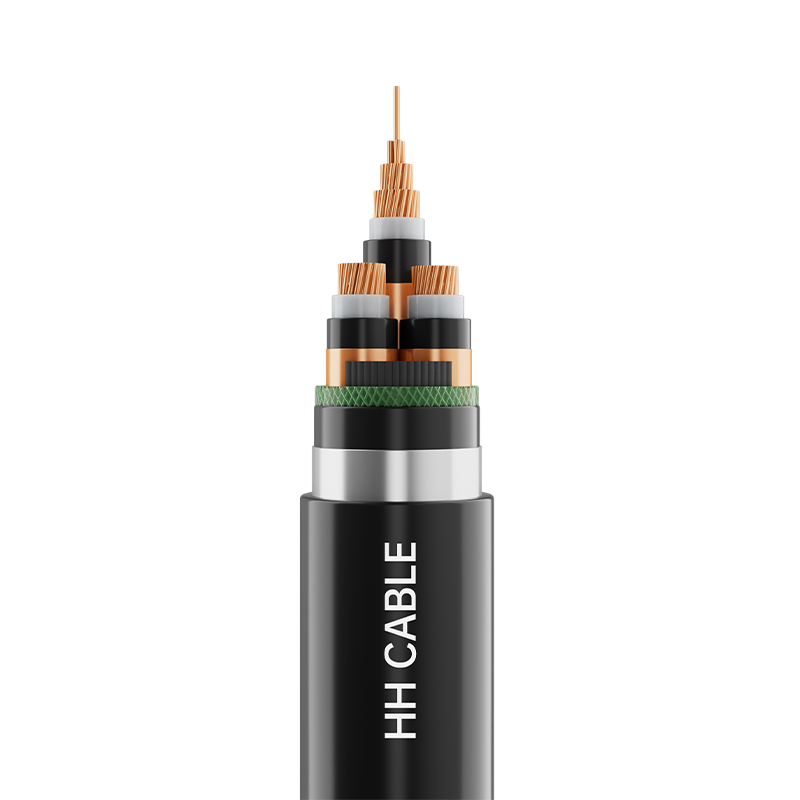

Napájecí kabel 6-35kV zesíťovaný polyetylenovou izolací

Název produktu: Napájecí kabel s izolací ze zesíťovaného polyetylenu 6-35 kV

1-Implementační standardy

GB/T2706.2～3-2020

2-produktový model

YJV, YJY, YJV22, YJV32, YJY23, YJY33, YJV62, YJV72 atd.

3- Specifikace napětí

Úroveň napětí

Počet jader

Specifikace

Měděný vodič

Vodič z hliníku nebo slitiny hliníku

3,6/6kV

6/6 (10) kV

8,7/10(15) kV

12/20 kV

3

25 mm 2 až 630 mm 2

25 mm 2 až 630 mm 2

1

25 mm 2 až 800 mm 2

25 mm 2 až 800 mm 2

18/20 (30) kV

3

35 mm 2 až 630 mm 2

35 mm 2 až 630 mm 2

1

35 mm 2 až 800 mm 2

35 mm 2 až 800 mm 2

21/35 kV

26/35 kV

3

50 mm 2 až 630 mm 2

50 mm 2 až 630 mm 2

1

50 mm 2 až 800 mm 2

50 mm 2 až 800 mm 2

4- Popis struktury kabelu

Konstrukce kabelu

Popis materiálu

Dirigent

Kulatý zhutněný vodič (měď nebo hliník nebo slitina hliníku).

Dirigent shielding

Zesíťovaný polovodivý materiál

Izolace

Izolační materiál ze zesíťovaného polyetylenu

Izolace shielding

Zesíťovaný polovodivý materiál

Kovové stínění

Omotávání měděnou páskou nebo řídké vinutí měděným drátem; Kromě toho lze podle potřeby přidat optické vlákno pro monitorování teploty

Náplň (pokud existuje)

Nehygroskopické polypropylenové vějířovité výplňové pásy popř

Nehygroskopické polypropylénové síťované výplňové lano

Páska na balení kabelů (pokud existuje)

Netkaná nebo polypropylenová páska

Izolační pouzdro (pokud existuje)

Materiál pláště zpomalující hoření s nízkou kouřivostí z PVC nebo polyethylenu nebo bez halogenů

Brnění (pokud existuje)

Pás z nerezové oceli nebo hliníkový pás nebo pásek z hliníkové slitiny nebo pásek z pozinkované oceli nebo drát z nerezové oceli nebo hliníkový drát nebo drát z hliníkové slitiny nebo pozinkovaný ocelový drát

Vnější plášť

Materiál pláště zpomalující hoření s nízkou kouřivostí z PVC nebo polyethylenu nebo bez halogenů

5-drátové označení jádra

Jednožilový kabel: dle přirozené barvy izolace - původní barva

Třížilový kabel: žlutá, zelená, červená pásková identifikace nebo tištěná 1, 2, 3 bílá čísla identifikace nebo dle požadavků zákazníka

6-Barva pláště

Černá nebo dle požadavku zákazníka

7-Speciální požadavky na výkon

Nehořlavá třída A/B/C, nízká kouřivost a bez halogenů, odolná proti termitům, hlodavcům, UV odolná, vodě odolná atd.

8- Charakteristiky aplikace kabelů

8.1 Maximální povolená dlouhodobá jmenovitá teplota vodiče kabelu za normálního provozu je 90°C.

8.2 Při zkratu (trvání nepřesahující 5 sekund) je maximální dovolená teplota vodiče kabelu 250°C.

8.3 Teplota instalace kabelu by neměla být nižší než 0 ℃

8.4 Minimální poloměr ohybu pro instalaci kabelu

8.4.1 Jednožilový nepancéřovaný kabel:

Minimální poloměr ohybu kabelu během instalace: ne menší než 20násobek vnějšího průměru kabelu;

Minimální poloměr ohybu kabelu po instalaci: ne menší než 15násobek vnějšího průměru kabelu.

8.4.2 Jednožilový pancéřovaný kabel:

Minimální poloměr ohybu kabelu během instalace: ne menší než 15násobek vnějšího průměru kabelu;

Minimální poloměr ohybu kabelu po instalaci: ne menší než 12násobek vnějšího průměru kabelu.

8.4.3 Třížilový nepancéřovaný kabel:

Minimální poloměr ohybu kabelu během instalace: ne menší než 15násobek vnějšího průměru kabelu;

Minimální poloměr ohybu kabelu po instalaci: ne menší než 12násobek vnějšího průměru kabelu.

8.4.3 Třížilový pancéřový kabel:

Minimální poloměr ohybu kabelu během instalace: ne menší než 12násobek vnějšího průměru kabelu;

Minimální poloměr ohybu kabelu po instalaci: ne menší než 10násobek vnějšího průměru kabelu.

Kabel 8.5 je široce používán v systémech přenosu a distribuce energie, včetně městských distribučních sítí a průmyslových zdrojů energie. Kabel je vhodný pro pevnou instalaci uvnitř i venku, může se přímo zahrabávat do potrubí, kabelových žlabů, trubek a kabelových žlabů. Pancéřovaný kabel s kovovou páskou vydrží mechanické síly, ale ne výrazné napětí; drátově pancéřovaný kabel odolá mechanickým silám a značnému tahu; nepancéřovaný kabel nevydrží tah ani stlačení.
