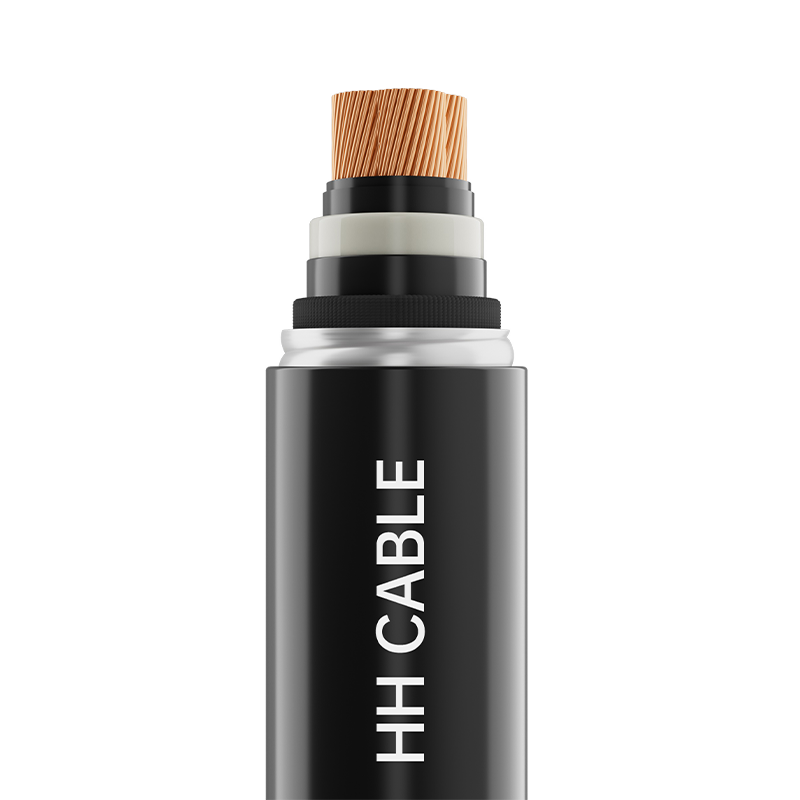

66-110kV zesíťovaný polyetylénovou izolací napájecí kabel

Název produktu: 66-110kV zesíťovaný polyetylen izolovaný napájecí kabel

1-Implementační standardy

GB/T11017.2-2024

2-produktový model

YJLW02, YJLW03, YJLW02-Z, YJLW03-Z atd.

3-úroveň napětí

38/66 kV, 50/ 66 kV, 64/110 kV

4-Specifikace produktu

240 mm 2 až 2 000 mm 2

5- Popis struktury kabelu

Konstrukce kabelu

Popis materiálu

Dirigent

Kulaté zhutněné nebo dělené (měděné nebo hliníkové) vodiče

Dirigent shielding

Polovodivá balicí páska Tetoron ultra hladký zesíťovaný polovodivý materiál

Izolace

Ultra čistý izolační materiál ze zesíťovaného polyetylenu

Izolace shielding

Ultra hladký síťovaný polovodivý materiál

Vyrovnávací vrstva

Polovodivá vyrovnávací páska nebo polovodivá vyrovnávací páska blokující vodu

Kovové pouzdro nebo kovový štít

Vlnité hliníkové pouzdro nebo hladké hliníkové pouzdro nebo řídké vinutí měděného drátu; Kromě toho lze podle potřeby přidat optické vlákno pro monitorování teploty

Antikorozní vrstva

Asfaltové nebo tavné lepidlo nebo asfaltová barva

Nekovový vnější plášť

Izolace grade (PVC or polyethylene or halogen-free low smoke flame retardant) sheath material

Vnější plášť vodivá vrstva

Grafitový povlak nebo extrudovaný polovodivý materiál

6-Barva pláště

Černá nebo červená nebo dle požadavku zákazníka

7-Speciální požadavky na výkon

Nehořlavá třída A/B/C, nízká kouřivost a bez halogenů, odolná proti termitům, hlodavcům, UV odolná atd.

8- Charakteristiky aplikace kabelů

8.1 Maximální povolená dlouhodobá jmenovitá teplota vodiče kabelu za normálního provozu je 90°C.

8.2 Při zkratu (trvání nepřesahující 5 sekund) je maximální dovolená teplota vodiče kabelu 250°C.

8.3 Teplota instalace kabelu by neměla být nižší než 0 ℃

8.4 Minimální poloměr ohybu pro instalaci kabelu:

Minimální poloměr ohybu kabelu během instalace: ne menší než 20násobek vnějšího průměru kabelu;

Minimální poloměr ohybu kabelu po instalaci: ne menší než 15násobek vnějšího průměru kabelu.

8.5 Kabely jsou široce používány v systémech přenosu a distribuce energie, včetně městských distribučních sítí a průmyslových zdrojů energie. Jsou vhodné pro pevnou instalaci, venkovní a vnitřní instalace, přímé zakopání, kabelové kanály, kabelové příkopy a tunely a vydrží mírný tlak. V závislosti na modelu nabízejí kabely radiální voděodolnost nebo radiální i podélnou odolnost proti vodě
