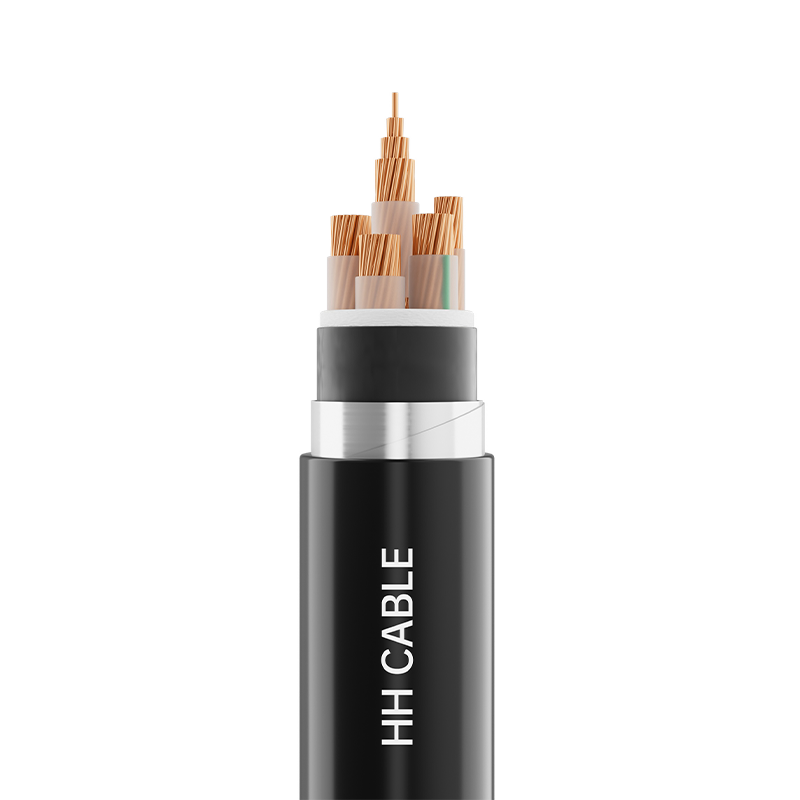

1,8-3kV a méně Zesíťované polyetylénové izolované napájecí kabely

Název produktu: Silové kabely s izolací ze zesíťovaného polyetylénu 1,8/3 kV a méně

1-Implementační standardy

GB/T2706.1-2020

2-produktový model

YJV, YJLV, YJLHV, YJV22, YJV32, YJY23, YJV62, YJV72 atd.

3- Úroveň napětí

1,8/3 kV, 0,6/1 kV

4-Specifikace produktu

Počet jader

Specifikace

Měděný vodič

Vodič z hliníku nebo slitiny hliníku

1-5

1,5 mm 2 až 630 mm 2

1,5 mm 2 až 630 mm 2

3 1, 3 2, 4 1

2,5 mm 2 až 630 mm 2

6 mm 2 až 630 mm 2

5- Popis struktury kabelu

Konstrukce kabelu

Popis materiálu

Dirigent

Kulaté zhutněné nebo nezhutněné (měď nebo hliník nebo hliníková slitina) vodiče, měděné vodiče - Třída 1, Třída 2, Třída 5; hliníkové vodiče - třída 1, třída 2

ohnivzdorná vrstva (pokud existuje)

Slídová páska

Izolace

Izolační materiál ze zesíťovaného polyetylenu

Náplň (pokud existuje)

Nehygroskopické polypropylénové síťované výplňové lano

Páska na balení kabelů (pokud existuje)

Netkaná nebo polypropylenová páska

Kovové stínění (pokud existuje)

Balení měděnou páskou nebo balení měděným drátem

Vnitřní pouzdro (pokud existuje)

Polypropylenová embosovaná páska nebo materiál pláště (polyvinylchlorid nebo polyethylen nebo bezhalogenový nízkokouřový zpomalovač hoření)

Izolační pouzdro (pokud existuje)

Materiál pláště zpomalující hoření s nízkou kouřivostí z PVC nebo polyethylenu nebo bez halogenů

Brnění (pokud existuje)

Pás z nerezové oceli nebo hliníkový pás nebo pásek z hliníkové slitiny nebo pásek z pozinkované oceli nebo drát z nerezové oceli nebo hliníkový drát nebo drát z hliníkové slitiny nebo pozinkovaný ocelový drát

Vnější plášť

Materiál pláště zpomalující hoření s nízkou kouřivostí z PVC nebo polyethylenu nebo bez halogenů

6-drátové označení jádra

6.1 Zbarvení izolace nebo označení barevného pruhu:

1-žilový kabel: přírodní izolační barva nebo dle požadavků zákazníka

2žilový kabel: červený, modrý; 3žilový kabel: žlutý, zelený, červený;

4žilový kabel: žlutý, zelený, červený, modrý;

5žilový kabel: žlutý, zelený, červený, modrý, žlutozelený dvoubarevný nebo černý nebo podle požadavků zákazníka;

3 1 žilový kabel: žlutý, zelený, červený, modrý;

3 2žilový kabel: žlutý, zelený, červený, modrý, žlutozelený dvoubarevný nebo černý nebo podle požadavků zákazníka;

4 1žilový kabel: žlutý, zelený, červený, modrý, žlutozelený dvoubarevný nebo černý nebo podle požadavků zákazníka.

Poznámka 1: Žlutá, zelená a červená se používají pro jádro hlavního vedení a modrá se používá pro jádro neutrálního vedení.

6.2 Digitální identifikace izolace vícežilového kabelu:

2žilový kabel: 0, 1; 3žilový kabel: 1, 2, 3; 4žilový kabel: 0, 1, 2, 3;

4žilový kabel: 0, 1, 2, 3, 4;

Poznámka 2: Čísla by měla být bílá nebo podle požadavků zákazníka, kde 1, 2, 3 jsou pro hlavní žíly, 0 je pro nulové jádro a v 5žilových kabelech se číslo 4 týká vodičů pro zvláštní účely (včetně zemnících vodičů).

7-Barva pláště

Černá nebo dle požadavku zákazníka

8-Speciální požadavky na výkon

Nehořlavý stupeň A/B/C, ohnivzdorný, bez kouře a halogenů, odolný proti termitům, hlodavcům, UV odolný, olejivzdorný atd.

9- Charakteristiky aplikace kabelů

9.1 Maximální povolená dlouhodobá jmenovitá teplota vodiče kabelu za normálního provozu je 90°C.

9.2 Při zkratu (trvání nepřesahující 5 sekund) je maximální dovolená teplota vodiče kabelu 250°C.

9.3 Teplota instalace kabelu by neměla být nižší než 0 ℃

9.4 Minimální poloměr ohybu pro instalaci kabelu

9.4.1 Jednožilový nepancéřovaný kabel:

Minimální poloměr ohybu kabelu během instalace by neměl být menší než 20násobek vnějšího průměru kabelu.

Minimální poloměr ohybu kabelu po instalaci by neměl být menší než 15násobek vnějšího průměru kabelu.

9.4.2 Jednožilový pancéřový kabel:

Minimální poloměr ohybu kabelu během instalace: ne menší než 15násobek vnějšího průměru kabelu;

Minimální poloměr ohybu kabelu po instalaci: ne menší než 12násobek vnějšího průměru kabelu.

9.4.3 Vícežilové nepancéřované kabely:

Minimální poloměr ohybu kabelu během instalace: ne menší než 15násobek vnějšího průměru kabelu;

Minimální poloměr ohybu kabelu po instalaci: ne menší než 12násobek vnějšího průměru kabelu.

9.4.4 Vícežilové pancéřové kabely:

Minimální poloměr ohybu kabelu během instalace: ne menší než 12násobek vnějšího průměru kabelu;

Minimální poloměr ohybu kabelu po instalaci: ne menší než 10násobek vnějšího průměru kabelu.

Kabel 9,5 je široce používán v distribučních systémech 0,6/1 kV a 1,8/3 kV. Kabel je vhodný pro pevnou instalaci uvnitř i venku nebo přímo uložený v potrubí, kabelových lávkách, trubkách a kabelových žlabech. Pancéřovaný kabel s kovovou páskou vydrží mechanické síly, ale ne výrazné napětí. Pancéřovaný kabel s kovovým drátem vydrží mechanické síly a značné napětí. Neozbrojený kabel nevydrží tah ani stlačení.
