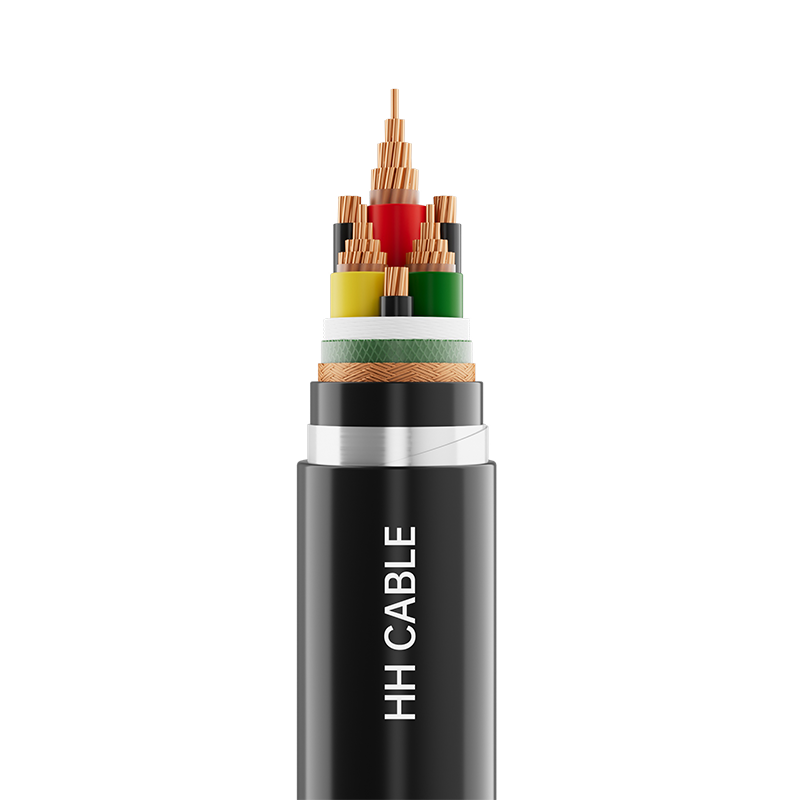

Jmenovité napětí 1kV napájecí kabel s proměnnou frekvencí
Domů / Produkty / Průmyslové kabely / Jmenovité napětí 1kV napájecí kabel s proměnnou frekvencí
  • Podrobnosti o produktu
  • FAQ

Název produktu: Napájecí kabel s proměnnou frekvencí 1 kV se jmenovitým napětím

1-Implementační standardy

Q/320282DJD009-2025

2-produktový model

BPYJVP, BPVVP, BPYJVP2, BPYJVP2-22, BPGGP, BPYJVSP atd.

3- Úroveň napětí

0,6/1 kV

4-Specifikace produktu

Počet jader

Specifikace

Počet jader

Specifikace

Jádro hlavní linie

Neutrální jádro

Jádro hlavní linie

Neutrální jádro

3 3

4 mm2

1 (0,75) mm2

3 3

70 mm2

10 mm2

6 mm2

1,5(1) mm2

95 mm2

16 mm2

10 mm2

2,5 (1,5) mm 2

120 mm2

25 mm 2

16 mm2

4(2,5) mm2

150 mm 2

35 (25) mm 2

25 mm 2

6 (4) mm 2

185 mm2

35 mm 2

35 mm 2

6 mm2

240 mm2

50(35) mm2

50 mm 2

10 mm2

300 mm 2

50 mm 2

Počet jader

Specifikace

3

1,5 mm 2 až 300 mm 2

5- Popis struktury kabelu

Konstrukce kabelu

Popis materiálu

Dirigent

Kulaté zhutněné nebo nezhutněné měděné vodiče, měděné vodiče - Třída 1, Třída 2, Třída 5;

Ohnivzdorná vrstva (pokud existuje)

Slídová páska

Izolace

Polyvinylchloridová izolace, síťovaná polyetylenová izolace nebo silikonová pryž

Plnění

Nehygroskopické výplňové lano z polypropylenové síťoviny

Páska na omotávání kabelů

Netkaná nebo polypropylenová páska

Kovové stínění

Opletení z měděného drátu nebo volně navinutý měděný drát nebo obal (měděná páska nebo měděná plastová páska nebo hliníková plastová páska)

Vnitřní pouzdro (pokud existuje)

Polypropylenová reliéfní páska nebo materiál pláště (silikonový kaučuk nebo polyvinylchlorid nebo polyethylen nebo bezhalogenový nízkokouřový zpomalovač hoření)

Izolační pouzdro (pokud existuje)

Polyvinylchlorid nebo polyethylen nebo bezhalogenový nízkokouřový materiál zpomalující hoření nebo silikonová pryž

Brnění (pokud existuje)

Pozinkovaný ocelový pás nebo pozinkovaný ocelový drát nebo opletený pozinkovaný ocelový drát

Vnější plášť

Polyvinylchlorid nebo polyethylen nebo bezhalogenový nízkokouřový materiál zpomalující hoření nebo silikonová pryž

6-drátové označení jádra

6.1 Zbarvení izolace nebo označení barevného pruhu:

3žilový kabel: žlutý, zelený, červený nebo podle požadavků zákazníka;

3 3 žilový kabel: 3 hlavní žíly: žlutá, zelená, červená nebo dle požadavků zákazníka, 3 neutrální žíly: žlutozelená nebo černá nebo dle požadavků zákazníka.

Poznámka: Izolaci ze zesíťovaného polyetylénu lze odlišit barevnými pásy nebo zbarvením izolace.

6.2 Digitální identifikace izolace vícežilového kabelu:

3žilový kabel: 1, 2, 3 nebo podle požadavků zákazníka;

3 3 žilový kabel: 3 hlavní žíly: 1, 2, 3 nebo podle požadavků zákazníka, 3 neutrální žíly: 0 nebo podle požadavků zákazníka.

7-Barva pláště

Černá nebo dle požadavku zákazníka

8-Speciální požadavky na výkon

Nehořlavý stupeň A/B/C, odolný proti ohni, odolný proti termitům, odolný proti hlodavcům, odolný vůči UV záření, oleji, odolný proti opotřebení, odolný vůči vysokým teplotám atd.

9- Charakteristiky aplikace kabelů

9.1 Maximální dlouhodobá jmenovitá teplota přípustná pro vodič kabelu během normálního provozu:

PVC izolace: 70 ℃ ; XLPE izolace: 90℃; Silikonová pryžová izolace: 180℃.

9.2 Maximální povolená teplota vodiče kabelu při zkratu (trvání nepřesahující 5 sekund) je: izolace z polyvinylchloridu: 160°C; izolace ze zesíťovaného polyetylenu: 250°C; izolace ze silikonové pryže: 350°C.

9.3 Teplota instalace kabelu by neměla být nižší než 0 ℃

9.4 Minimální poloměr ohybu pro instalaci kabelu:

9.4.1 Jednožilový nepancéřovaný kabel:

Minimální poloměr ohybu kabelu během instalace: ne menší než 20násobek vnějšího průměru kabelu;

Minimální poloměr ohybu kabelu po instalaci: ne menší než 15násobek vnějšího průměru kabelu.

9.4.2 Jednožilový pancéřový kabel:

Minimální poloměr ohybu kabelu během instalace: ne menší než 15násobek vnějšího průměru kabelu;

Minimální poloměr ohybu kabelu po instalaci: ne menší než 12násobek vnějšího průměru kabelu.

9.4.3 Vícežilové nepancéřované kabely:

Minimální poloměr ohybu kabelu během instalace: ne menší než 15násobek vnějšího průměru kabelu;

Minimální poloměr ohybu kabelu po instalaci: ne menší než 12násobek vnějšího průměru kabelu.

9.4.4 Vícežilové pancéřové kabely:

Minimální poloměr ohybu kabelu během instalace: ne menší než 12násobek vnějšího průměru kabelu;

Minimální poloměr ohybu kabelu po instalaci: ne menší než 10násobek vnějšího průměru kabelu.

Kabel 9.5 je široce používán v energetických systémech vyhovujících motorům s proměnnou frekvencí 0,6/1 kV a nižších, čímž se dosahuje efektivního a stabilního přenosu a řízení výkonu. Jeho vynikající stínění, vlastnosti proti rušení a adaptabilita na vysoké frekvence zajišťují bezpečný a stabilní provoz motorů s proměnnou frekvencí ve složitých elektromagnetických prostředích.
