Vyrábíme řadu průmyslových kabelů

Naše řada průmyslových kabelů je postavena na pevných a flexibilních instalacích uvnitř továren, rozvoden, úpraven vody, obráběcích strojů a procesních lyžin. Každá konstrukce je definována úrovně napětí, izolačním materiálem, typem stínění, počtem žil a směsí pláště, takže lze dodat stejnou velikost vodiče v několika výkonnostních třídách.

Aplikace vhodná napříč průmyslovými systémy

Výběr průmyslových kabelů začíná výkon signálu nebo napájení a poté se přesune k prostředí. Kabel, který přenáší 4–20 mA z tlakového snímače, má jiné požadavky na stínění a kapacitu než 61žilový blokovací kabel v řídicím centru motoru. Konstrukci přizpůsobujeme smyčce spíše než dodáváme jeden obecný typ pro každý panel.

• Automatizace procesů: přístrojové kabely mezi polními senzory, spojovacími boxy a DCS/PLC skříněmi.
• ovládání motoru: XLPE nebo PVC ovládací kabely pro stykače, relé a indikační obvody.

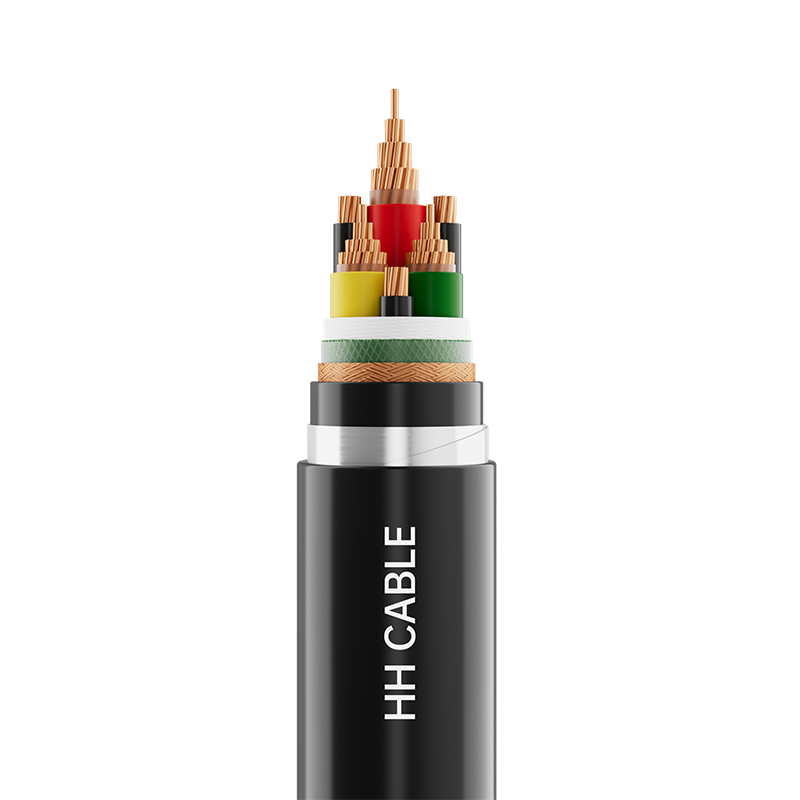

• Pohony a měniče: 1kV napájecí kabely s proměnnou frekvencí s nízkou přenosovou impedancí.

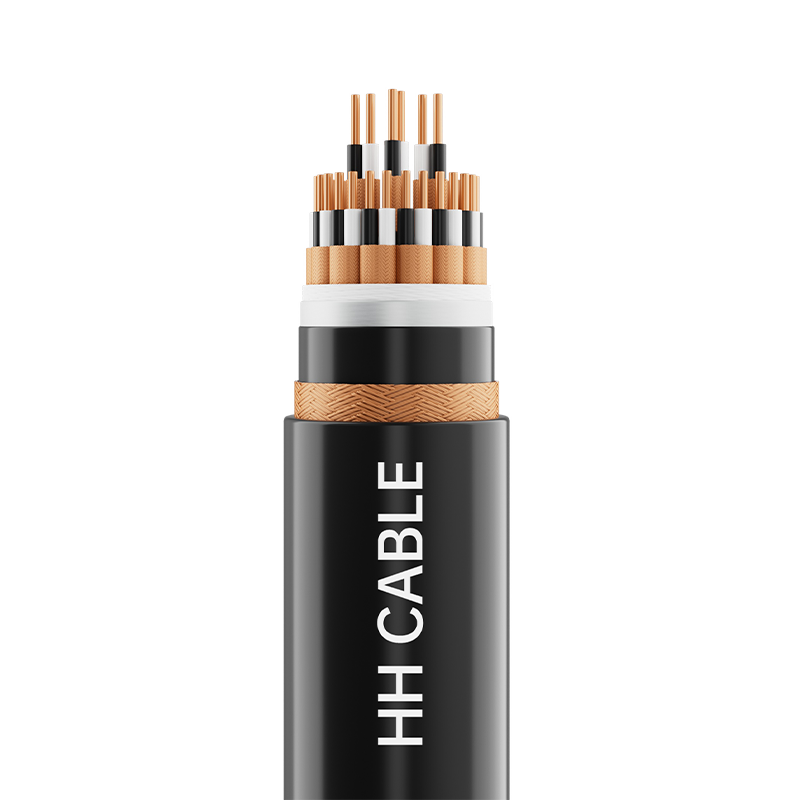

• Vysokoteplotní zóny: Silikonem nebo fluoroplastem izolované počítačové a přístrojové kabely dimenzované na teplotu vodiče 180 °C nebo 200 °C.
• Venkovní a zasypané trasy: pancéřované nebo UV-odolné opláštěné ovládací kabely pro kabelové příkopy a přímé zakopání.

Konstrukční možnosti a kritické specifikace

Každý průmyslový kabel, který nabízíme, je definován konstrukční tabulkou. Níže uvedená tabulka shrnuje hlavní proměnné, které potvrzujeme před výrobou, pomocí standardních konfigurací publikovaných pro naše řídicí a přístrojové řady.

Integrita signálu a design stínění

U přístrojových a počítačových kabelů je stínění rozdílem mezi stabilním a kolísavým čtením. Vyrábíme fóliové stínění pro vysokofrekvenční šum, měděné opletené stínění tam, kde je potřeba flexibilita a mechanická robustnost, a kompozitní konstrukce fólie plus opletení pro nejnáročnější EMC prostředí. Drenážní vodiče jsou součástí dodávky, takže stínění může být uzavřeno na konci panelu.

Kroucené páry, triády a hvězdicové čtyřčlenné skupiny snižující magnetické snímání. Tam, kde silové a signálové vodiče sdílejí kabel, je oddělíme, abychom omezili vzájemnou indukci. Tyto volby se provádějí ve fázi nabídky, protože změna typu štítu po výrobě není praktická.

Teplotní, instalační a environmentální limity

Jmenovitá teplota vodiče závisí na izolaci: PVC, PE a bezhalogenový polyolefin 70°C; XLPE 90 °C; silikonová pryž 180°C; fluoroplast 200°C. Tolerance zkratu pro ovládací kabely XLPE je 250 °C po dobu až pěti sekund. Instalační teplota by neměla být nižší než 0 °C u standardních sloučenin nebo nižších než -20 °C u kabelů přístrojů odolných vysokým a nízkým teplotám.

• Poloměr ohybu: 6× vnější průměr pro ohebné nebo nepancéřované opletené kabely; 8× pro nepancéřovaná pevná ovládací lanka; 12× pro pancéřové nebo kovové stíněné konstrukce.
• Směrování: oddělte napájecí a signální kabely, zachovejte rozteč přihrádek a na jednom konci uzemněte stínění, pokud návrh systému vyžaduje jinak.
• Prostředí: Bundy odolné proti UV záření pro venkovní běhy, pancéřování pro přímé pohřbívání a pláště odolné proti oleji pro interiéry obráběcích strojů.

Kontrola kvality a přijetí

Společnost Henghui Cable provozuje dva výrobní závody a devět dílů se systémem MES pokrývajícím cestu od surovin až po hotovou cívku. Náš management kvality, environmentální management a systémy bezpečnosti a ochrany zdraví při práci jsou certifikovány a naše řada solárních fotovoltaických kabelů má certifikaci TÜV Rheinland, CE a EAC. U průmyslových kabelů rutinní tovární testy pokrývají odpor vodičů, izolační odpor, odolnost vůči vysokému napětí a rozměrům; ohnivzdorné a bezhalogenové třídy jsou ověřeny podle příslušných požadavků na výkon.

Přejímací dokumentace může obsahovat zkušební protokoly, osvědčení o shodě a záznamy o délce kotouče. Pokud projekt specifikuje kontrolu třetí stranou nebo testování svědky, před odesláním koordinujeme plán kontroly se zástupcem zákazníka.

Související skupiny kabelů pro kompletní projekty

Průmyslové kabely jsou často vedle jiných obvodů ve stejném závodě. Dodáváme kompletní sadu tak, aby izolační systémy, směsi pláště a dokumentace zůstaly v celém projektu.

• Kabely pro přenos a transformaci elektrické sítě — 1,8–3 kV, 6–35 kV a 66–110 kV XLPE silové kabely pro připojení rozvodny a napáječe.
• Železniční a tranzitní kabely — bezhalogenové konstrukce s nízkou kouřivostí pro tunely, stanice a kolejová vozidla.
• Infrastrukturní a stavební kabely — pevná elektroinstalace, PVC izolované vodiče a šňůry pro budovy a závody.
• Nové energetické kabely — solární fotovoltaické kabely a související stejnosměrné kabely pro systémy výroby a skladování.

Informace, které používáme ke konfiguraci vašeho řešení

K přípravě přesného návrhu průmyslových kabelů potřebujeme pracovní bod a podmínky instalace. Níže uvedený kontrolní seznam zobrazuje údaje, které naši inženýři kontrolují před vydáním nabídky a výrobního výkresu.

• Funkce obvodu: řízení, signál, přístrojové vybavení, pohon nebo rozvod energie.
• Úroveň napětí: 300/500V, 450/750V nebo 1kV.
• Velikost vodiče a počet jader: průřez v mm² a počet jader, párů nebo trojic.
• Materiál izolace a pláště: PVC, PE, XLPE, bezhalogenový, silikon nebo fluoroplast.
• Stínění a brnění: fólie, oplet, kompozit, ocelová páska nebo ocelový drát.
• Speciální výkon: třída zpomalující hoření, požární odolnost, nízká kouřivost bez halogenů, odolná proti termitům/hlodavcům, odolná vůči UV záření nebo oleji.
• Instalační prostředí: vnitřní, venkovní, zakopané, podnos, vedení, okolní teplota a chemická expozice.
• a dodání množství: celková metrika, délka cívky, cílový port a požadované okno.
• dokumentace: protokoly o zkouškách, certifikáty, seznam balení a jakékoli požadavky na kontrolu třetích stran.

Zašlete tyto podrobnosti s vaším dotazem a my vám potvrdíme model, konstrukci a certifikační lhůtu. Vlastní jádra, barvy, délky a směsi pláště lze vyrobit z výkresů nebo vzorků.

Často kladené otázky

Jaký je rozdíl mezi ovládacími kabely a kabely přístrojů?

Ovládací kabely přenášejí spínací a blokovací signály na 450/750 V a jsou vyrobené pro mechanickou odolnost, často s mnoha jádry. Kabely přístrojů přenášejí nízkoúrovňové analogové nebo digitální signály při 300/500 V a upřednostňují nízkou kapacitu, vysoký izolační odpor a účinné stínění pro ochranu přesnosti měření.

Můžete dodat kabely pro frekvenční měniče?

Ano. Náš 1kV napájecí kabel s proměnnou frekvencí je navržen se symetrickou konstrukcí a stíněním, aby omezil šum v běžném režimu a napěťové špičky mezi měničem a motorem. Před výběrem třídy stínění a vodiče potvrzujeme jmenovitý výkon měniče, délku kabelu a způsob vedení.

Jaký rozsah pokrývají vaše průmyslové kabely?

Standardní PVC, PE a bezhalogenové polyolefinové kabely jsou dimenzovány na teplotu vodiče 70°C; XLPE ovládací kabely do 90°C. Pro vysokoteplotní zóny dodáváme kabely se silikonovou izolací do 180°C a kabely s fluoroplastovou izolací do 200°C, s instalačními teplotami do -20°C.

Vyrábíte na zakázku počty jader a barvy pláště?

Vyrábíme standardní i zakázkové průmyslové kabely. Počet jader od 2 do 61, nestandardní průřezy, specifické barevné sekvence, tištěné popisky a alternativní směsi pláště mohou být vyrobeny podle zákaznických výkresů nebo vzorků.

Jaké informace jsou potřeba pro výhodnou cenovou nabídku?

Uveďte model nebo konstrukci, úroveň napětí, velikost vodičů, počet žil, materiál izolace a pláště, požadavky na stínění nebo pancéřování, speciální požadavky na výkon, množství, délka cívky a místo dodání. S těmito údaji potvrzujeme stavbu a vystavujeme cenovou nabídku.

Jak jsou kabely baleny a důležité průmyslové?

Kabely jsou dodávány na dřevěných nebo ocelových kotoučích s označením délky a bubnu, chráněné pro námořní přepravu. Dodací lhůta pro standardní průmyslové kabely je obvykle přibližně 7 až 10 dnů po potvrzení, v závislosti na množství a dostupnosti materiálu.
