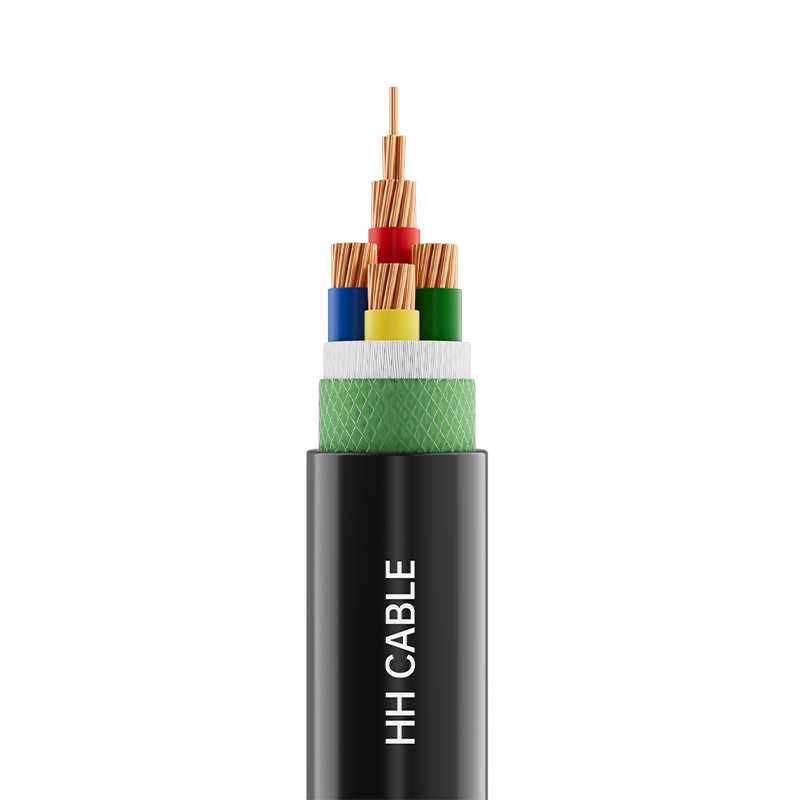

1,8-3kV a méně PVC izolované napájecí kabely

Název produktu: Napájecí kabely s izolací PVC 1,8/3 kV a nižší

1-Implementační standardy

GB/T2706.1-2020

2-produktový model

VV, VLV, VLHV, VV22, VLH22, VV32, VY23, VV62, VV72 atd.

3- Úroveň napětí

1,8/3 kV, 0,6/1 kV

4-Specifikace produktu

Počet jader

Specifikace

Měděný vodič

Vodič z hliníku nebo slitiny hliníku

1-5

1,5 mm 2 až 630 mm 2

1,5 mm 2 až 630 mm 2

3 1, 3 2, 4 1

2,5 mm 2 až 630 mm 2

6 mm 2 až 630 mm 2

5- Popis struktury kabelu

Konstrukce kabelu

Popis materiálu

Dirigent

Kulaté zhutněné nebo nezhutněné (měď nebo hliník nebo hliníková slitina) vodiče, měděné vodiče - Třída 1, Třída 2, Třída 5; hliníkové vodiče - třída 1, třída 2

Ohnivzdorná vrstva (pokud existuje)

Slídová páska

Izolace

PVC izolační materiál

Náplň (pokud existuje)

Nehygroskopické polypropylénové síťované výplňové lano

Páska na balení kabelů (pokud existuje)

Netkaná nebo polypropylenová páska

Kovové stínění (pokud existuje)

Balení měděnou páskou nebo balení měděným drátem

Vnitřní pouzdro (pokud existuje)

Polypropylenová embosovaná páska nebo materiál pláště (polyvinylchlorid nebo polyethylen).

Izolační pouzdro (pokud existuje)

Materiál pláště z PVC nebo polyetylenu

Brnění (pokud existuje)

Pás z nerezové oceli nebo hliníkový pás nebo pásek z hliníkové slitiny nebo pásek z pozinkované oceli nebo drát z nerezové oceli nebo hliníkový drát nebo drát z hliníkové slitiny nebo pozinkovaný ocelový drát

Vnější plášť

Materiál pláště z PVC nebo polyetylenu

6-drátové označení jádra

6.1 Identifikace zbarvení izolace:

1-žilový kabel: žlutý nebo zelený nebo červený nebo modrý nebo žlutozelený dvoubarevný nebo podle požadavku zákazníka.

2žilový kabel: červený, modrý; 3žilový kabel: žlutý, zelený, červený;

4žilový kabel: žlutý, zelený, červený, modrý;

5žilový kabel: žlutý, zelený, červený, modrý, žlutozelený dvoubarevný nebo černý nebo podle požadavků zákazníka;

3 1 žilový kabel: žlutý, zelený, červený, modrý;

3 2žilový kabel: žlutý, zelený, červený, modrý, žlutozelený dvoubarevný nebo černý nebo podle požadavků zákazníka;

4 1žilový kabel: žlutý, zelený, červený, modrý, žlutozelený dvoubarevný nebo černý nebo podle požadavků zákazníka.

Poznámka 1: Žlutá, zelená a červená se používají pro jádro hlavního vedení a modrá se používá pro jádro neutrálního vedení.

6.2 Digitální identifikace izolace vícežilového kabelu:

2žilový kabel: 0, 1; 3žilový kabel: 1, 2, 3; 4žilový kabel: 0, 1, 2, 3;

4žilový kabel: 0, 1, 2, 3, 4;

Poznámka 2: Čísla by měla být bílá nebo podle požadavků zákazníka, kde 1, 2, 3 jsou pro hlavní žíly, 0 je pro nulové jádro a v 5žilových kabelech se číslo 4 týká vodičů pro zvláštní účely (včetně zemnících vodičů).

7-Barva pláště

Černá nebo dle požadavku zákazníka

8-Speciální požadavky na výkon

Nehořlavý stupeň A/B/C, ohnivzdorný, odolný proti termitům, odolný proti hlodavcům, odolný vůči UV záření, oleji atd.

9- Charakteristiky aplikace kabelů

9.1 Maximální povolená dlouhodobá jmenovitá teplota vodiče kabelu za normálního provozu je 70°C.

9.2 Při zkratu (trvání nepřesahující 5 sekund) je maximální dovolená teplota vodiče kabelu 160°C.

9.3 Teplota instalace kabelu by neměla být nižší než 0 ℃

9.4 Minimální poloměr ohybu pro instalaci kabelu

9.4.1 Jednožilový nepancéřovaný kabel:

Minimální poloměr ohybu kabelu během instalace by neměl být menší než 20násobek vnějšího průměru kabelu.

Minimální poloměr ohybu kabelu po instalaci by neměl být menší než 15násobek vnějšího průměru kabelu.

9.4.2 Jednožilový pancéřový kabel:

Minimální poloměr ohybu kabelu během instalace: ne menší než 15násobek vnějšího průměru kabelu;

Minimální poloměr ohybu kabelu po instalaci: ne menší než 12násobek vnějšího průměru kabelu.

9.4.3 Vícežilové nepancéřované kabely:

Minimální poloměr ohybu kabelu během instalace: ne menší než 15násobek vnějšího průměru kabelu;

Minimální poloměr ohybu kabelu po instalaci: ne menší než 12násobek vnějšího průměru kabelu.

9.4.4 Vícežilové pancéřové kabely:

Minimální poloměr ohybu kabelu během instalace: ne menší než 12násobek vnějšího průměru kabelu;

Minimální poloměr ohybu kabelu po instalaci: ne menší než 10násobek vnějšího průměru kabelu.

Kabel 9,5 je široce používán v distribučních systémech 0,6/1 kV a 1,8/3 kV. Kabel je vhodný pro pevnou instalaci uvnitř i venku, přímé zakopání, potrubí, kabelové lávky, trubky a kabelové žlaby. Pancéřovaný kabel s kovovou páskou vydrží mechanické síly, ale ne výrazné napětí. Pancéřovaný kabel s kovovým drátem vydrží mechanické síly a značné napětí. Neozbrojený kabel nevydrží tah ani stlačení.
