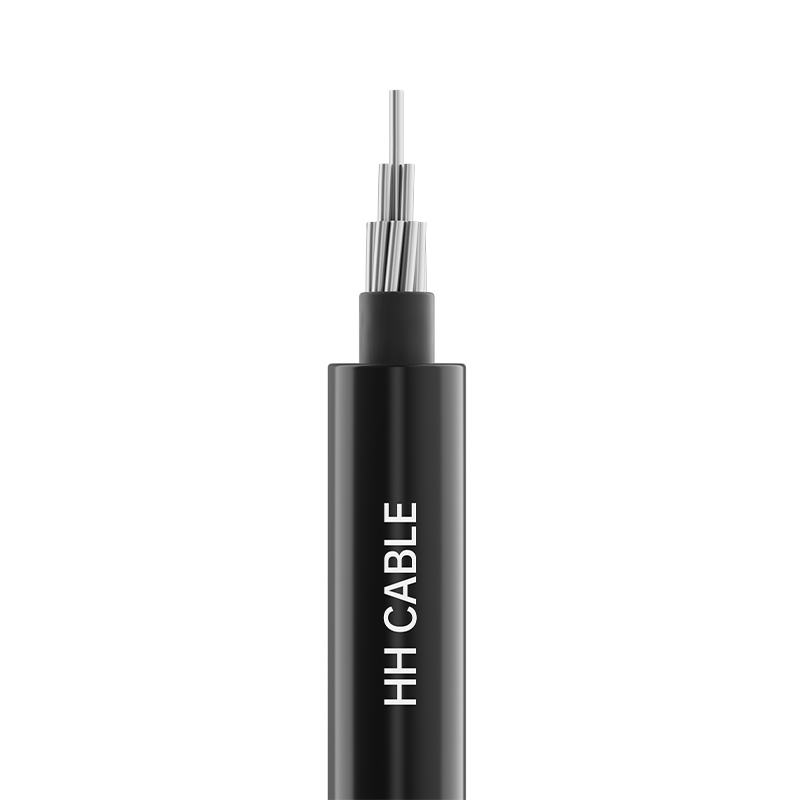

10kV nadzemní izolovaný kabel

Název produktu: 10 kV nadzemní izolovaný kabel

1-Implementační standardy

GB/T14049-2008

2-produktový model

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ atd.

3- Úroveň napětí

10kV

4-Specifikace produktu

Počet jader

Specifikace

Měděný vodič

Vodič z hliníku nebo slitiny hliníku

1

10 mm 2 až 400 mm 2

10 mm 2 až 400 mm 2

3

25 mm 2 až 400 mm 2

25 mm 2 až 400 mm 2

3 K (A) nebo 3 K (B)

25 mm 2 až 400 mm 2

K 25 mm 2 až 120 mm 2

25 mm 2 až 400 mm 2

K 25 mm 2 až 120 mm 2

Poznámka 1: K je nosný lankový drát. Podle inženýrsko-technických požadavků lze zvolit průřez uvedený v tabulce tak, aby odpovídal příslušnému průřezu vodiče.

Když je rozpětí věže větší a jsou potřeba další nosná lana, taková nosná lana nejsou součástí kabelové struktury

Poznámka 2: (A) označuje ocelový nosný lankový drát a (B) označuje nosný lankový drát z hliníkové slitiny.

5- Popis struktury kabelu

Konstrukce kabelu

Popis materiálu

Dirigent

Kulatý zhutněný vodič (měď nebo hliník nebo slitina hliníku).

Dirigent shield (if any)

Zesíťované nebo nezesíťované polovodivé materiály

Izolace

Izolační materiál odolný vůči povětrnostním vlivům z vysokohustotního polyetylénu nebo zesíťovaného polyetylénu

Izolace shield (if any)

Zesíťovaný snímatelný polovodivý materiál

6-Identifikace izolace

Izolace coloring identification:

Barva izolace je černá nebo přírodní. Fázový sled izolace třížilového kabelu je označen hřebeny, tj. fáze A má jeden hřeben, fáze B má dva hřebeny, fáze C tři hřebeny atd. nebo dle požadavků zákazníka. Neutrální jádro je označeno jiným způsobem značení, než je uvedeno výše.

7-Speciální požadavky na výkon

Odolnost vůči povětrnostním vlivům, UV odolnost atd.

8- Charakteristiky aplikace kabelů

8.1 Maximální dlouhodobá jmenovitá teplota přípustná pro vodič kabelu během normálního provozu:

Polyethylen s vysokou hustotou: 75 °C; zesíťovaný polyethylen: 90°C.

8.2 Maximální povolená teplota vodiče kabelu při zkratu (trvání nepřesahující 5 sekund) je: izolace z vysokohustotního polyetylenu: 150°C; izolace ze zesíťovaného polyetylénu: 250°C.

8.3 Teplota instalace kabelu by neměla být nižší než -20 ℃

8.4 Minimální poloměr ohybu pro instalaci kabelu:

Jednožilový kabel: ne méně než 20násobek vnějšího průměru kabelu;

Vícežilový kabel: ne menší než 15násobek vnějšího průměru kabelu.

8,510 kV nadzemní izolované kabely jsou široce používány při výstavbě a modernizaci městské a venkovské elektrické sítě, aby nahradily tradiční holé vodiče, snížily riziko úrazu elektrickým proudem, zlepšily bezpečnost, splnily potřeby městského zkrášlování, zabránily dopadu holých vodičů na krajinu a dosáhly efektu „neviditelné elektrické sítě“.

8.5.1 Při instalaci lehkých a tence izolovaných kabelů nad hlavou by měla být zachována určitá vzdálenost od stromů. Když jsou kabely v provozu, je povolen pouze krátkodobý kontakt mezi kabely a stromy.

8.5.2 Při instalaci přírodních izolovaných kabelů nad hlavou by měla být zachována určitá vzdálenost od stromů. Když jsou kabely v provozu, je povolen častý kontakt mezi kabely a stromy.

8.5.3 Zbývající 10kV nadzemní izolované kabely musí být instalovány v pevných polohách nad hlavou. Při instalaci je třeba dodržet určitou vzdálenost od stromů. Během provozu je povolen častý kontakt mezi kabely a stromy. Kromě toho musí být kabely s měděným jádrem izolované nad hlavou použity jako svod transformátoru.
