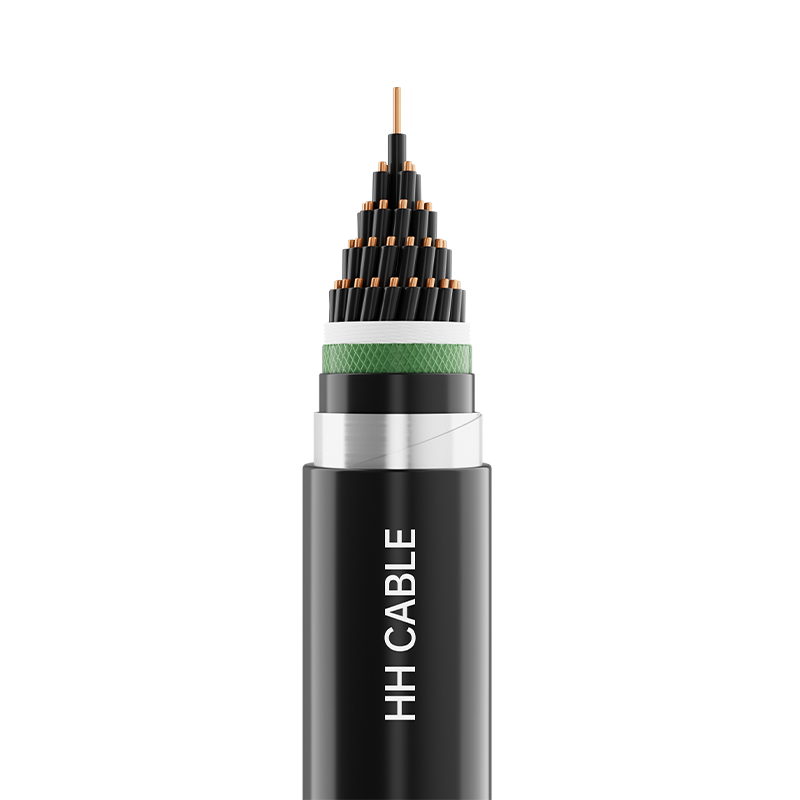

Název produktu: Ovládací kabel 450/750V izolovaný PVC

1-Implementační standardy

GB/T9330-2020

2-produktový model

KVV, KVVP, KVVP2, KVVP3, KVVP4, KVV22, KVV32, KVVP2-22, KVVR, KVVRP atd.

3- Úroveň napětí

450/750V

4-Specifikace produktu

mřížka

Model a

Jmenovitý průřez vodiče mm2

0.5

0.75

1.0

1.5

2.5

Počet jader

KVV , KVVP a další řady

—

2～61

2–19

2-10

KVVP2 , KVVP3, KVVP4 a další řady

—

4-61

4–19

4-10

KVV22 , KVVP2-22 a další řady

—

7-61

4-61

4–19

4-10

K VV 32 a další řady

—

19-61

7-61

4–19

4-10

KVVR a další řady

2～61

—

KVVRP a další řady

2～61

2～48

—

Poznámka: 1. Rozsah specifikací kabelů zpomalujících hoření, kabelů odolných proti ohni a jejich kombinovaných kabelů je stejný jako u odpovídajících výše uvedených modelů.

2. Doporučené řady čísel jader jsou: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 a 61 jader.

5- Popis struktury kabelu

Konstrukce kabelu

Popis materiálu

Dirigent

Pevný měděný vodič třídy 1 nebo kulatý lankový měděný vodič třídy 2 nebo měkký měděný vodič třídy 5

Ohnivzdorná vrstva (pokud existuje)

Slídová páska

Izolace

PVC izolační materiál

Plnění

Nehygroskopické výplňové lano z polypropylenové síťoviny

Páska na omotávání kabelů

Netkaná textilie nebo polyesterová páska

Kovové stínění

Opletení měděným drátem nebo omotání (měděná páska nebo měděná plastová páska nebo hliníková plastová páska).

Vnitřní pouzdro (pokud existuje)

Polypropylenová embosovaná páska nebo materiál pláště (polyvinylchlorid nebo polyethylen).

Izolační pouzdro (pokud existuje)

Materiál pláště z PVC nebo polyetylenu

Brnění (pokud existuje)

Pozinkovaný ocelový pás nebo pozinkovaný ocelový drát

Vnější plášť

Materiál pláště z PVC nebo polyetylenu

6-drátové označení jádra

6.1 Identifikace zbarvení izolace:

6.1.1 Je-li k identifikaci žil izolovaných vodičů použita barevná izolace, může každé izolované jádro vodiče používat pouze jednu barvu, s výjimkou kombinace barvy zelená/žlutá.

6.1.2 Barvy izolačního jádra jakéhokoli vícežilového kabelu nemohou být zelené a žluté, což nejsou kombinované barvy.

6.1.2 U zeleno-žlutých izolovaných drátěných jader musí jedna barva pokrývat alespoň 30 % a ne více než 70 % povrchu izolovaného drátového jádra a druhá barva musí pokrývat zbytek a musí být konzistentní v celém rozsahu.

6.1.4 Preferované barevné spektrum pro zbarvení izolace kabelů s pěti nebo méně žilami je následující:

2 jádra: žádné preferované barevné spektrum; 3 jádra: zelená/žlutá, modrá, hnědá nebo modrá, černá, hnědá;

4 jádra: zelená/žlutá, modrá, černá, hnědá nebo modrá, černá, hnědá, šedá nebo oranžová;

5-jádrové: zelená/žlutá, modrá, černá, hnědá, šedá nebo oranžová nebo modrá, černá, hnědá, šedá, oranžová nebo jiné různé barvy.

6.1.5 Pokud existují speciální požadavky na chromatografii, mohou se strany nabídky a poptávky dohodnout a určit podle požadavků zákazníka.

6.2 Digitální identifikace izolace:

6.2.1 Kabely se sedmi nebo více žilami musí být označeny čísly. Izolace musí mít stejnou barvu a musí být číselně uspořádána od vnitřní vrstvy k vnější vrstvě v přirozeném pořadí počínaje izolovaným jádrem č. 1 (doporučuje se černá izolace s bílým nápisem), s výjimkou zeleno/žlutého izolovaného jádra (pokud existuje).

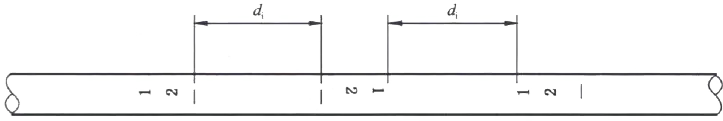

6.2.2 Pokud se značka skládá z jediného čísla, měla by být pod číslem přidána vodorovná čára. Pokud se znak skládá ze dvou čísel, měla by být uspořádána svisle a pod poslední číslo by měla být přidána vodorovná čára. Interval di mezi dvěma sousedními skupinami čísel by neměl být větší než 50 mm. Uspořádání digitálních identifikačních znaků je znázorněno na obrázku níže:

7-Barva pláště

Černá nebo dle požadavku zákazníka

8-Speciální požadavky na výkon

Nehořlavý stupeň A/B/C, odolný proti ohni, odolný proti termitům, odolný proti hlodavcům, odolný proti UV záření, odolný vůči nízkým teplotám, odolný vůči minerálním olejům atd.

9- Charakteristiky aplikace kabelů

9.1 Maximální povolená dlouhodobá jmenovitá teplota vodiče kabelu za normálního provozu je 70°C.

9.2 Maximální povolená teplota vodiče kabelu při zkratu (trvání nepřesahující 5 sekund) je 160℃.

9.3 Teplota instalace kabelu by neměla být nižší než 0 ℃

9.4 Minimální poloměr ohybu pro instalaci kabelu:

9.4.1 Kabel s měkkou strukturou:

Poloměr ohybu nesmí být menší než 6násobek vnějšího průměru kabelu.

9.4.2 Neozbrojené kabely:

Poloměr ohybu nesmí být menší než 6násobek vnějšího průměru kabelu.

9.4.3 Pancéřované a kovové stíněné kabely:

Poloměr ohybu nesmí být menší než 12násobek vnějšího průměru kabelu.

9.5 Tento kabel je široce používán v řídicích, přenosových, monitorovacích a ochranných obvodových systémech se jmenovitým napětím 450/750 V a nižším, aby byl zajištěn bezpečný, stabilní a účinný provoz elektrických systémů. Může být pevně instalován a používán uvnitř, venku nebo přímo zakopaný v kabelových trubkách a kabelových příkopech.
