450-750V a pod PVC izolované kabely, dráty a šňůry

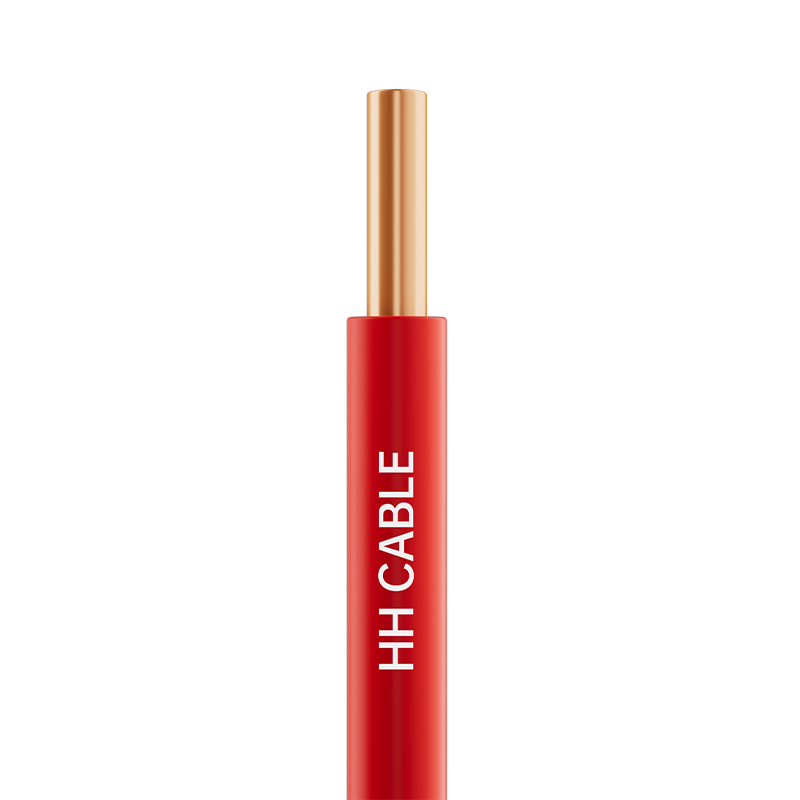

Název produktu: 450-750V a níže PVC izolované kabely, dráty a šňůry

1-Implementační standardy

GB/T5023-2008, JB/T8734-2016

2-produktový model

BV, BLV, BVV, BLVV, BVVB, BLVVB, BVR, RV, RVV, RVS atd.

3- Úroveň napětí

450/750 V, 300/500 V, 300/300 V

Kategorie 4 specifikace

Úroveň napětí

model

Specifikace

450/750V

60227 IEC 01(BV)

1,5 mm 2 až 400 mm 2

BLV

2,5 mm 2 až 400 mm 2

60227 IEC 0 2 ( R V)

1,5 mm2～240 mm2

BVR

2,5 mm2 až 185 mm2

300/500V

60227 IEC 05 (BV)

0,5 mm2～1,0 mm2

BV

0,75 mm2～1,0 mm2

60227 IEC 06(RV)

0,5 mm2～1,0 mm2

300/500V

BVV

0,75 mm2～185 mm2

BLVV

2,5 mm2 až 185 mm2

Úroveň napětí

model

Počet jader

Specifikace

300/500V

BVVB

2-3

0,75 mm 2 až 10 mm 2

BLVVB

2-3

2,5 mm 2 až 10 mm 2

300/500V

60227 IEC 53 (RV V)

2-5

0,75 mm 2 až 2,5 mm 2

300/500V

RV V

2

1,5 mm 2 až 6 mm 2

3-5

4 mm 2 až 6 mm 2

6-37

0,5 mm 2 - 2,5 mm 2

300/300V

60227 IEC 52 (RV V)

2-3

0,5 mm 2 až 0,75 mm 2

300/300V

RVS

2

0,5 mm 2 až 4 mm 2

5- Popis struktury kabelu

Konstrukce kabelu

Popis materiálu

Dirigent

Kulaté zhutněné nebo nezhutněné (měď nebo hliník nebo hliníková slitina) vodiče, měděné vodiče - Třída 1, Třída 2, Třída 5; hliníkové vodiče - třída 1, třída 2

Ohnivzdorná vrstva (pokud existuje)

Slídová páska

Izolace

PVC izolační materiál

Náplň (pokud existuje)

Nehygroskopické polypropylénové síťované výplňové lano

Páska na balení kabelů (pokud existuje)

Netkaná textilie nebo polyesterová páska

Vnější plášť (pokud existuje)

PVC plášťová směs

6-drátové označení jádra

6.1 Identifikace zbarvení izolace:

6.1.1 Je-li k identifikaci žil izolovaných vodičů použita barevná izolace, může každé izolované jádro vodiče používat pouze jednu barvu, s výjimkou kombinace barvy zelená/žlutá.

6.1.2 Barvy izolačního jádra jakéhokoli vícežilového kabelu nemohou být zelené a žluté, což nejsou kombinované barvy.

6.1.2 U zeleno-žlutých izolovaných drátěných jader musí jedna barva pokrývat alespoň 30 % a ne více než 70 % povrchu izolovaného drátového jádra a druhá barva musí pokrývat zbytek a musí být konzistentní v celém rozsahu.

6.1.4 Preferované barevné spektrum pro zbarvení izolace kabelů s pěti nebo méně žilami je následující:

1 jádro a 2 jádro: bez preference barevného spektra;

3 jádra: zelená/žlutá, modrá, hnědá nebo hnědá, černá, šedá;

4 jádra: zelená/žlutá, hnědá, černá, šedá nebo modrá, hnědá, černá, šedá;

5-jádrové: zelená/žlutá, modrá, hnědá, černá, šedá nebo modrá, hnědá, černá, šedá, černá.

6.1.5 Pokud existují speciální požadavky na chromatografii, mohou se strany nabídky a poptávky dohodnout a určit podle požadavků zákazníka.

6.2 Digitální identifikace izolace:

6.2.1 Kabely se šesti nebo více žilami musí být označeny čísly. Izolace musí mít stejnou barvu a uspořádaná číselně v přirozeném pořadí od vnitřní vrstvy k vnější vrstvě počínaje izolovaným jádrem č. 1 (doporučuje se černá izolace s bílým nápisem), s výjimkou zeleno/žlutého izolovaného jádra (pokud existuje).

6.2.2 Pokud se značka skládá z jediného čísla, měla by být pod číslem přidána vodorovná čára. Pokud se znak skládá ze dvou čísel, měla by být uspořádána svisle a pod poslední číslo by měla být přidána vodorovná čára. Interval di mezi dvěma sousedními skupinami čísel by neměl být větší než 50 mm. Uspořádání digitálních identifikačních znaků je znázorněno na obrázku níže:

7-Barva pláště

Bílá, černá nebo dle požadavku zákazníka

8-Speciální požadavky na výkon

Nehořlavý stupeň A/B/C, odolný proti ohni, odolný proti termitům, odolný proti hlodavcům, odolný proti UV záření, odolný vůči nízkým teplotám, odolný vůči minerálním olejům atd.

9- Charakteristiky aplikace kabelů

9.1 Maximální povolená dlouhodobá jmenovitá teplota vodiče kabelu za normálního provozu je 70°C.

9.2 Maximální povolená teplota vodiče kabelu při zkratu (trvání nepřesahující 5 sekund) je 160℃.

9.3 Teplota instalace kabelu by neměla být nižší než 0 ℃

9.4 Minimální poloměr ohybu pro instalaci kabelu:

Minimální poloměr ohybu kabelů s vnějším průměrem menším než 25 mm: ne menší než 4násobek vnějšího průměru kabelu;

Minimální poloměr ohybu kabelů s vnějším průměrem větším nebo rovným 25 mm: ne menší než 6násobek vnějšího průměru kabelu.

9.5 Tato řada vodičů a kabelů s PVC izolací má maximální jmenovité napětí 450/750 V a je široce používána v obytných, komerčních a průmyslových prostředích pro elektrické osvětlení a vnitřní rozvody, domácí spotřebiče, elektrická zařízení, přístrojové vybavení, řídicí zařízení, elektronická zařízení a automatická zařízení. Způsoby instalace zahrnují pevné vedení, vnitřní nebo venkovní, nebo zabudování do potrubí nebo podobných uzavřených systémů.
