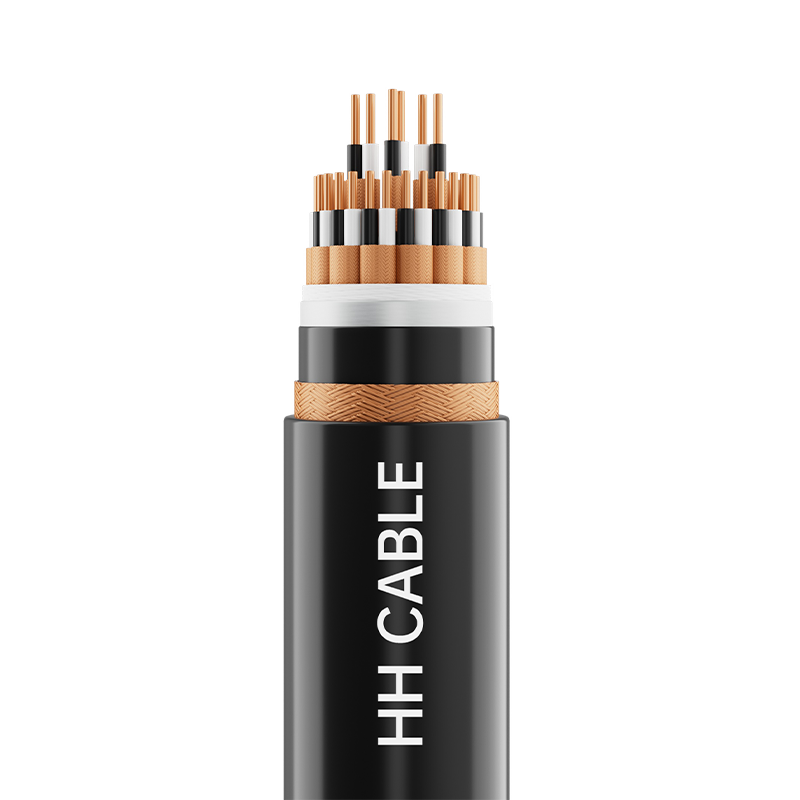

300-500V vysoce a nízkoteplotně odolné počítačové a přístrojové kabely

Název produktu: 300-500V vysoké a nízké teploty odolné počítačové a přístrojové kabely

1-Implementační standardy

TICW 6-2009

2-produktový model

DJFPF, DJFP2F, DJFFPRP, DJGPGRP, DJFP2FP2, DJGPGR, GJFP3FP3 atd.

3- Úroveň napětí

300/500V

4-Specifikace produktu

mřížka

Model

Jmenovitý průřez vodiče mm2

Struktura komponentu kabeláže

Skupina Lane

Třířádková skupina

Čtyřvodičová skupina

Izolace ze silikonové pryže

0,5, 0,75, 1,0, 1,5, 2,5

1–50

1-24

1–10

Fluoroplastová izolace

0,5, 0,75, 1,0

1–19

1–10

—

1,5, 2,5

1–10

1–10

—

5- Popis struktury kabelu

Konstrukce kabelu

Popis materiálu

Dirigent

Pevný měděný vodič třídy 1 nebo kulatý lankový měděný vodič třídy 2 nebo měkký měděný vodič třídy 5

Ohnivzdorná vrstva (pokud existuje)

Slídová páska

Izolace

Izolační materiál ze silikonové pryže nebo fluoroplastu

Twisted pair, skupinová nebo hvězdicová kroucená páska (pokud je k dispozici)

Polyesterová páska nebo netkaná textilie

Individuální stínění  (pokud existuje)

Oplet z měděného drátu nebo (měděná páska nebo měděná plastová páska nebo hliníková plastová páska) obal nebo hliníková plastová páska ovinutí měděným drátem opletení kompozitní stínění

Plnění

Nehygroskopické polypropylénové síťované výplňové lano

Páska na omotávání kabelů

Netkaná textilie nebo polyesterová páska

Celkové stínění (pokud existuje)

Oplet z měděného drátu nebo (měděná páska nebo měděná plastová páska nebo hliníková plastová páska) obal nebo hliníková plastová páska ovinutí měděným drátem opletení kompozitní stínění

Vnější plášť

Materiál pláště ze silikonové pryže nebo fluoroplastu

6-drátové označení jádra

Komponenty kabelů jsou identifikovány podle izolačního zbarvení a pro rozlišení pramenů v párech (skupinách) se používají různé barvy. K rozlišení a identifikaci skupin drátů nebo dle požadavků zákazníka lze použít různá barevná spektra, barevná pásma nebo čísla.

7-Barva pláště

Černá nebo dle požadavku zákazníka

8-Speciální požadavky na výkon

Nehořlavý stupeň A/B/C, odolnost vůči vysokým a nízkým teplotám atd.

9- Charakteristiky aplikace kabelů

9.1 Maximální dlouhodobá jmenovitá teplota přípustná pro vodič kabelu během normálního provozu:

Izolace ze silikonové pryže: 180℃; Fluoroplastic insulation: 200℃.

9.2 Teplota instalace kabelu by neměla být nižší než -20 ℃

9.3 Minimální poloměr ohybu pro instalaci kabelu:

U nepancéřovaných kabelů nebo měděných drátěných opletených stíněných ohebných kabelů: poloměr ohybu nesmí být menší než 6násobek vnějšího průměru kabelu;

Kabely s měděnou páskou, měděno-plastovou páskou nebo hliníkově-plastovou páskou stínění:

Poloměr ohybu nesmí být menší než 12násobek vnějšího průměru kabelu.

9.4 Tento kabel je široce používán v průmyslových automatizačních přístrojových a řídicích systémech (ICS), distribuovaných řídicích systémech (DCS) a programovatelných logických automatech (PLC) pracujících v prostředí s vysokou nebo nízkou teplotou se jmenovitým napětím 300/500 V. Jako spojovací vedení mezi elektronickými počítači, průmyslovými automatizačními přístroji, senzory a akčními členy umožňuje automatické řízení analogových a digitálních signálních systémů, jako je detekce, řízení, alarm a blokování, a přenáší analogové a digitální signály, jako je detekce, řízení, blokování a alarmování procesních proměnných ve výrobních zařízeních. Vykazuje vynikající odolnost proti rušení magnetického pole, elektrostatickému rušení a poškození hmyzem a ptáky. Může být instalován uvnitř nebo venku, přímo zakopaný nebo v kabelových kanálech a výkopech.
