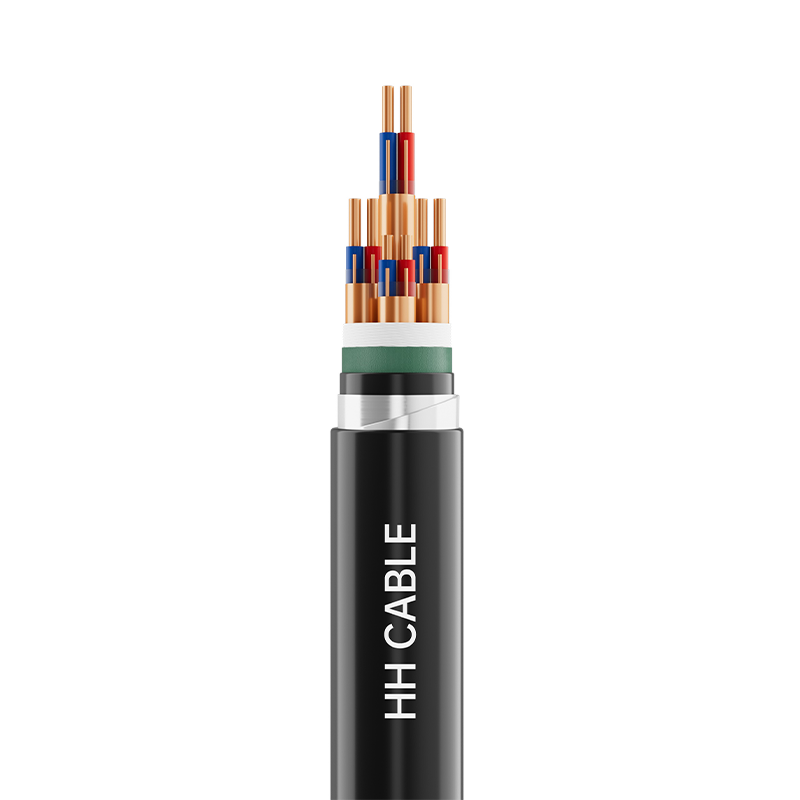

300-500V počítačové a přístrojové kabely

Název produktu: Počítačové a přístrojové kabely 300-500V

1-Implementační standardy

TICW 6-2009, BS5308

2-produktový model

DJYVV, DJYJP2V-22, DJYVP, DJYJPVP, DJVP3VP3, DJYJVP2-22, DJYJYP5-23 atd.

3- Úroveň napětí

300/500V

4-Specifikace produktu

mřížka

Model

Jmenovitý průřez vodiče mm2

Struktura komponentu kabeláže

Skupina Lane

Třířádková skupina

Čtyřvodičová skupina

Polyetylenová izolace, polyvinylchloridová izolace, síťovaná polyetylenová izolace, bezhalogenová nízkokouřová polyolefinová izolace

0,5, 0,75, 1,0, 1,5, 2,5

1–50

1-24

1–10

Izolace ze silikonové pryže

0,5, 0,75, 1,0, 1,5, 2,5

1–50

1-24

1–10

Fluoroplastová izolace

0,5, 0,75, 1,0

1–19

1–10

—

1,5, 2,5

1–10

1–10

—

5- Popis struktury kabelu

Konstrukce kabelu

Popis materiálu

Dirigent

Pevný měděný vodič třídy 1 nebo kulatý lankový měděný vodič třídy 2 nebo měkký měděný vodič třídy 5

Ohnivzdorná vrstva (pokud existuje)

Slídová páska

Izolace

Polyvinylchlorid nebo polyethylen nebo zesítěný polyethylen nebo bezhalogenový nízkokouřový polyolefin

Twisted pair, skupinová nebo hvězdicová kroucená páska (pokud je k dispozici)

Polyesterová páska nebo netkaná textilie

Individuální stínění (pokud existuje)

Oplet z měděného drátu nebo (měděná páska nebo měděná plastová páska nebo hliníková plastová páska) obal nebo obal z hliníkové plastové pásky a kompozitní stínění z měděného drátu

Plnění

Nehygroskopické polypropylénové síťované výplňové lano

Páska na omotávání kabelů

Netkaná textilie nebo polyesterová páska

Celkové stínění (pokud existuje)

Oplet z měděného drátu nebo (měděná páska nebo měděná plastová páska nebo hliníková plastová páska) obal nebo ovinutí z hliníkové plastové pásky a kompozitní stínění z měděného drátu

Vnitřní pouzdro nebo izolační pouzdro (pokud existuje)

Polyvinylchlorid (PVC), polyethylen (PE) nebo nízkokouřová polyolefinová směs bez halogenů

Brnění (pokud existuje)

Pozinkovaný ocelový pás nebo pozinkovaný ocelový drát

Vnější plášť

Polyvinylchlorid nebo polyethylen nebo bezhalogenový nízkokouřový polyolefin

6-drátové označení jádra

Komponenty kabelů jsou identifikovány podle izolačního zbarvení a pro rozlišení pramenů v párech (skupinách) se používají různé barvy. K rozlišení a identifikaci skupin drátů nebo dle požadavků zákazníka lze použít různá barevná spektra, barevná pásma nebo čísla.

7-Barva pláště

Černá nebo dle požadavku zákazníka

8-Speciální požadavky na výkon

Nehořlavá třída A/B/C, ohnivzdorná, bez kouře a halogenů, odolná proti termitům, hlodavcům, UV odolná, odolná minerálním olejům atd.

9- Charakteristiky aplikace kabelů

9.1 Maximální dlouhodobá jmenovitá teplota přípustná pro vodič kabelu během normálního provozu:

PVC izolace, polyetylenová izolace, nízkokouřová bezhalogenová polyolefinová izolace: 70°C; izolace ze zesíťovaného polyetylénu: 90°C.

9.2 Teplota instalace kabelu by neměla být nižší než 0 ℃

9.3 Minimální poloměr ohybu pro instalaci kabelu:

U nepancéřovaných kabelů nebo měděných drátěných opletených stíněných ohebných kabelů: poloměr ohybu nesmí být menší než 6násobek vnějšího průměru kabelu;

Kabely s měděnou páskou nebo stíněním z měděné plastové pásky nebo stíněním z hliníkové plastové pásky nebo pancířem z ocelové pásky nebo pancíře z ocelového drátu:

Poloměr ohybu nesmí být menší než 12násobek vnějšího průměru kabelu.

9.4 Tento kabel je široce používán v průmyslových automatizačních přístrojových a řídicích systémech (ICS), distribuovaných řídicích systémech (DCS) a programovatelných logických automatech (PLC) se jmenovitým napětím 300/500V. Jako spojovací vedení mezi elektronickými počítači, průmyslovými automatizačními přístroji, senzory a akčními členy umožňuje automatické řízení analogových a digitálních signálních systémů, jako je detekce, řízení, alarm a blokování, a přenáší analogové a digitální signály, jako je detekce, řízení, blokování a alarm pro procesní proměnné ve výrobních zařízeních. Má vynikající odolnost proti rušení magnetického pole, elektrostatickému rušení a je odolný proti poškození hmyzem a ptáky. Může být instalován uvnitř, venku, přímo zakopaný nebo v kabelových kanálech a výkopech.
